WALLTEQ M-300

Možnosti multifunkčného použitia

• Obrábanie rozličných materiálov bez prestojov
• Pripravený na budúcnosť: modulárna konštrukcia vám umožní neustále sa prispôsobovať meniacim sa požiadavkám trhu
• Podľa konštrukčného vyhotovenia je možné stroje individuálne konfigurovať

Pokroková technika

• CNC ovládanie pre plne automatické opracovanie
• Interpolačné obrábanie
• Konštrukcia s dlhou životnosťou
• Nízka potreba údržby vďaka centrálnemu mazaniu a pohonu ozubeným remeňom

Nabitý kompletný balík

• Optimálna pracovná ergonómia a bezpečnosť pri práci
• Plne automatické preberanie dát zo systému CAD
• Zvýšenie efektívnosti vďaka štruktúrovaným výrobným procesom

Investícia do budúcnosti
Tento stroj umožňuje opracovanie širokej škály elementov a materiálov plne automaticky. Posúva výrobu do optimálnej pozície jednotky a pripraví Vás na budúcnosť Stroje z konštrukčného radu WALLTEQ ponúkajú už v základnom vybavení množstvo užitočných detailov.

Váš krok do digitálneho veku

• Plne automatické preberanie dát zo všetkých bežných CAD programov používaných pri výrobe drevených konštrukcií
• Jednoduchá obsluha s intuitívnym ovládacím rozhraním powerTouch
• tapio-ready: spája všetky procesy hodnotového reťazca do jednej digitálnej platformy
• Všeobecný dátový tok od vytvorenia údajov až po zhotovený produkt (časť spracovateľského reťazca technológie BIM)

Vybavenie presne podľa vašich predstáv
Rôzne alternatívy sa dajú integrovať do každého multifunkčného mosta. Stroj si nakonfigurujete presne podľa svojich potrieb, vďaka čomu získate riešenie ušité na mieru.

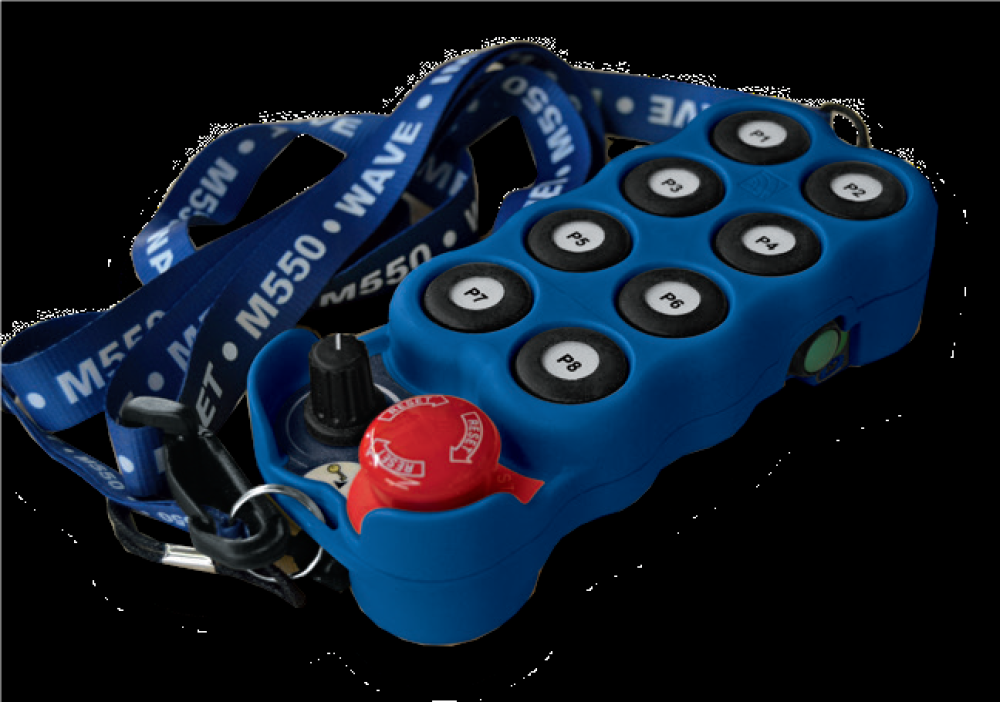

Ovládanie pomocou diaľkového ovládania

• Spustenie stroja z rôznych polôh
• Skrátená trasa a optimálny pracovný tok

FastenerSwitch – rýchla výmena spojovacích prvkov

• Plne automatická výmena rôznych upevňovacích zariadení
• Systém poskytuje až 4 rôzne fixačné jednotky
• Minimalizované prestoje a zvýšená flexibilita

Multifunkčné tesárske mosty WALLTEQ M-120 – výroba malých počtov kusov so ziskom
Tesársky most WALLTEQ M-120 vám pri výstavbe domov so strojmi s CNC riadením ponúka ideálny nástup do výroby. Prvky pri konštrukcii drevených rámov vyrobíte rýchlo a jednoducho. A to všetko v najvýhodnejšom pomere medzi kvalitou a cenou.

Plne automatické obrábanie s frézovacím agregátom

• Výroba výrezov pre okná, dvere a zásuvky
• Sledovanie a vyrovnávanie odchýlok v hrúbke v prvku pomocou impluzného meracieho frézovacieho agregátu
• Voľné kontúry vďaka plne interpolačnému frézovaniu, ako napríklad: kruhy, oblúky alebo šikmé štíty

Dve upnutia pre upevňovacie zariadenia

• Automatické upevnenie vrstiev obloženia pomocou dvoch rozdielnych sponovačiek, príp. klincovačiek
• Zaistenie statiky prostredníctvom zabezpečenia vzdialenosti od okraja a upevňovacieho zariadenia

NAJVÄČŠIE PLUSY:

• Prvotné riešenie s veľmi nízkymi obstarávacími nákladmi
• Flexibilné vytváranie najrozličnejších prvkov na výrobu pri veľkosti dávky 1
• K plne automatickému preberaniu dát ponúka aj rýchle a priame zadávanie údajov pomocou softvéru easyRUN

Multifunkčný most WALLTEQ M-300/320 – základný stroj pre výrobné linky
Model WALLTEQ M-300/320 predstavuje ideálny základný stroj pre nasadenie do výrobných liniek Je osadený upevňovacím agregátom a frézovacím alebo pílovým agregátom (podľa individuálneho priania), takže je možné obrábať všetky typy prvkov stien, striech a stropov. Vďaka vysokej rýchlosti obrábania a individuálnemu vybaveniu je stroj optimálnou voľbou pre nasadenie do výrobných liniek.

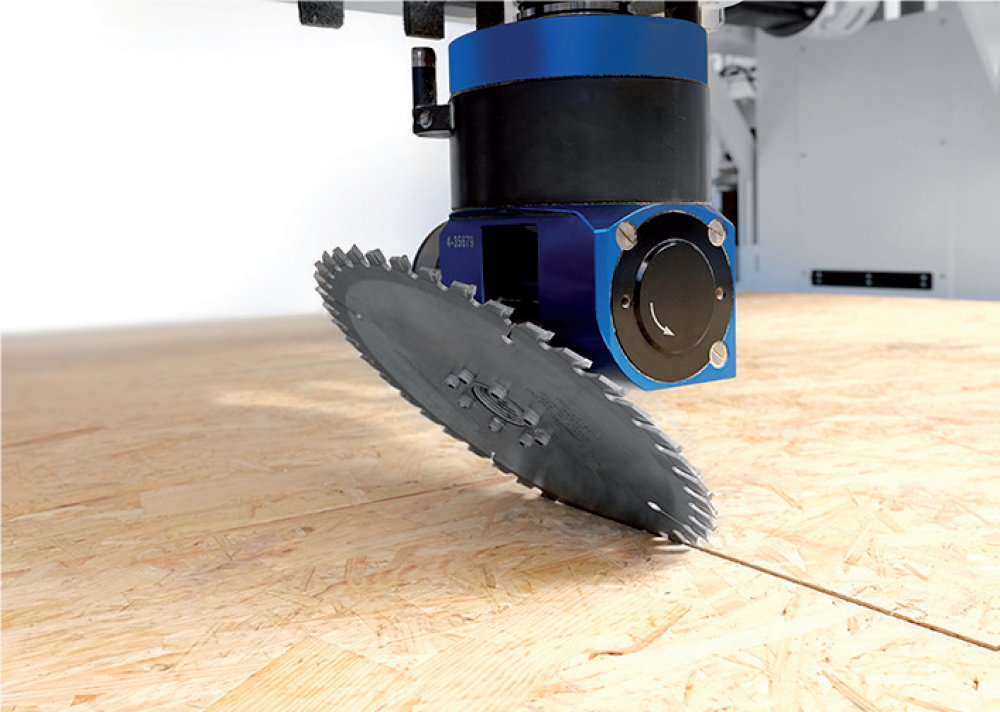

WALLTEQ M-300: plne automatické obrábanie s pílovým agregátom

• Až do hĺbky rezu veľkosti 65 mm
• Ochrana píly s integrovanou technikou odsávania

WALLTEQ M-320: plne automatické obrábanie s frézovacím agregátom

• Až do hĺbky 90 mm
• Ochrana frézy s integrovanou technikou odsávania

Alternatívne rozšírenia :

• Druhé upevňovacie zariadenie
• Ochrana mäkkých materiálov
• pripravok pre laty
• Klincovanie
• Natáčateľné upnutie klincovacích zariadení

NAJVÄČŠIE PLUSY:

• Plne automatické preberanie údajov
• Ideálna voľba pre nasadenie do výrobných liniek
• Komplexná bezpečnostná technika

Multifunkčný most WALLTEQ M-340 – všestranné použitie
Model WALLTEQ M-340 je viacúčelový stroj na výrobu drevených rámov, ktorý možno individuálne rozširovať. Vďaka svojmu integrovanému 12-miestnemu meniču nástrojov máte vždy rýchlo k dispozícii taký nástroj, aký práve potrebujete. Takýmto spôsobom sa vám podarí znížiť prestoje na minimum a naopak zvýšiť efektivitu práce.

WALLTEQ M-340 – základné vybavenie
Vďaka 12-násobnému meniču nástrojov je model WALLTEQ M-340 optimálnou voľbou pri výrobe prvkov stien, striech a stropov vyššej kvality. Upevnenie, ako aj pílenie, frézovanie a vŕtanie je plne automatické.

Plne automatická technológia výmeny nástrojov

• Krátke prestoje: v meniči je miesto až pre 12 nástrojov
• Výkon hlavného vretena 18,5 kW pre vykonávanie trieskového obrábania
• Rozsiahle obrábanie prostredníctvom pílenia, frézovania a vŕtania
• Samostatný pílový agregát v stanici Pickup pre rez až do hĺbky 135 mm

Multifunkčný most WALLTEQ M-380 – individuálne konfigurovateľný
S modelom WALLTEQ M-380 ste pripravený pre budúcnosť. Nosná konštrukcia prístroja je prispôsobená na upnutie agregátov po oboch stranách poskytuje miesto až pre 16 agregátov. Vďaka tomu získate veľký rozsah obrábania. Model WALLTEQ M-380 je individuálne konfigurovateľný, vďaka čomu sa plne prispôsobí vašim požiadavkám a stane sa tak vašim riešením.

WALLTEQ M-380 – neuveriteľná rozmanitosť pri obrábaní
S doplnkovými obrábacími agregátmi ste dobre prichystaní na budúce požiadavky. Model WALLTEQ M-380 vám ponúka širokú škálu možností od pílenia a frézovania, cez vŕtanie až po označovanie a popisovanie.

Rozsiahle možnosti obrábania:

• Vreteno s výkonom 18,5 kW pre 12-násobný menič nástrojov
• Pílenie, frézovanie, vŕtanie, označovanie, popisovanie
• Ďalšie pílové agregáty: Flex 5, Flex 25

Najrôznejšie materiály

• Drevovláknité dosky
• Sadrokartón
• SIP panel
• Masívne drevo a CLT panel
• Fasádne dosky
• a mnohé ďalšie

WALLTEQ M-380 – viac možností pri upevňovaní
Pri upevňovaní máte k dispozícii taktiež najrôznejšie možnosti rozšírenia. Popri upevňovaní môžete použiť nielen spony a klince, ale aj skrutky. Výkon si môžete zvýšiť napríklad použitím paralelného upevnenia alebo posúvača klincov.

Prípravok pre laty
Automatické polohovanie a upevnenie latovania. Automatické nastavovanie a upevňovanie hranolov. Pozdĺžne a priečne hranolky môžu byť upevnené klincami.

Posúvač klincov
Prostredníctvom jednotky na zatláčanie klincov sa ešte značne zvýši kvalita upevnenia. Často sa používa pri upevňovaní sadrokartónových dosiek. Rýchlosť: 1,25 sek./klinec

Paralelné upevnenie
Dosky sa paralelne upevňujú prostredníctvom dvoch identických upevňovacích strojových zariadení. Takýmto spôsobom sa dosahuje výkon vyšší až o 40 %.

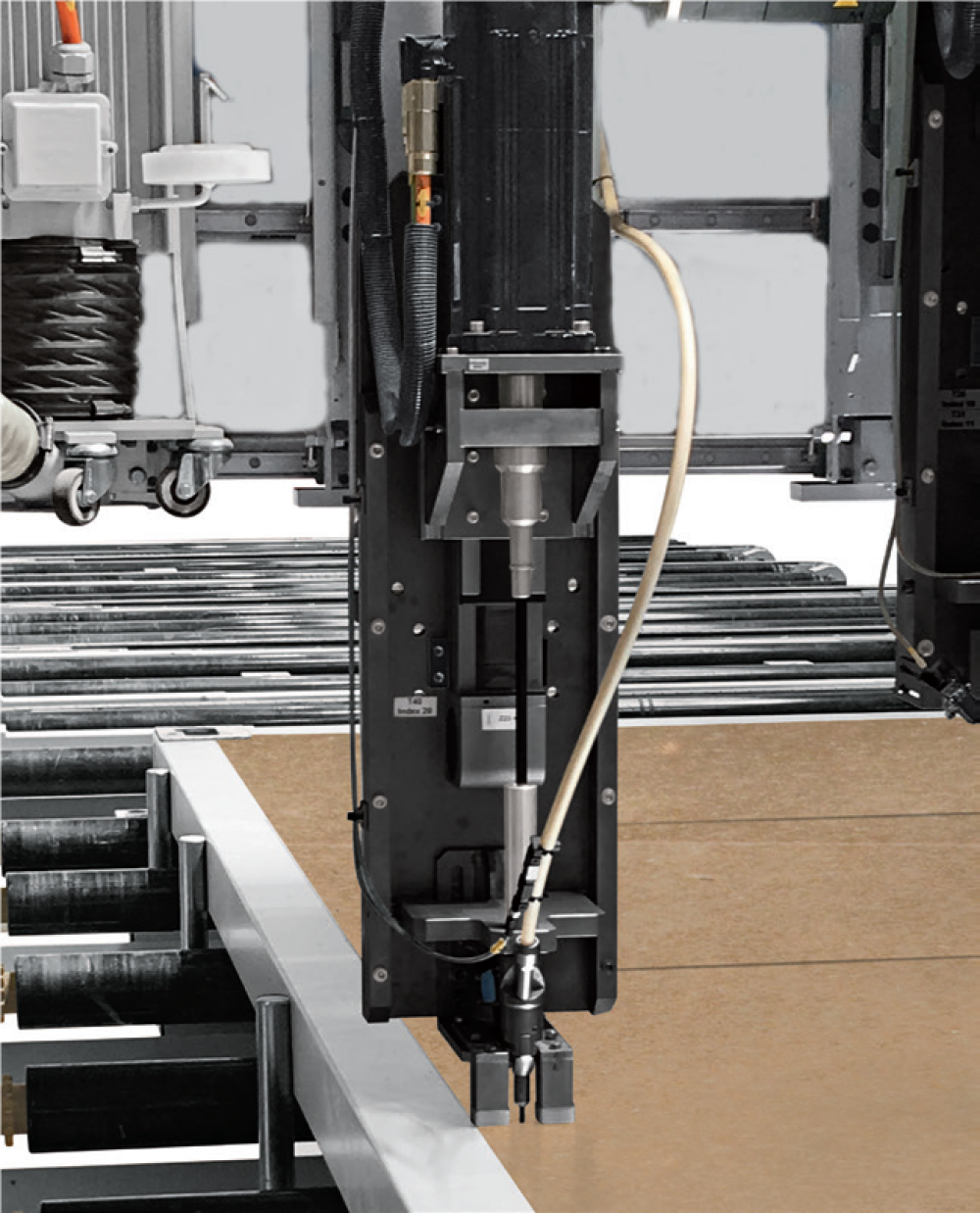

Skrutky
Upevnenie pomocou skrutiek je vhodné predovšetkým na sadrokartónové a montážne dosky. Na jednu skrutku vám stačí približne len 2,5 sekundy. Uvoľnené skrutky s dĺžkou do 250 mm je
možné automaticky izolovať.

Natáčacie jednotky pre klincovačky

• Natáčacia jednotka pre dodržanie správnych odstupov od okrajov, napríklad pri obrábaní úzkych stĺpikov alebo konštrukcií s rozmerom 2 x 4 palce
• Horizontálne natáčanie pre správne upevnenie drevovláknitých dosiek

Upevnenie debniacich dosiek
Prostredníctvom upevňovacích strojových zariadení sa automaticky upevňujú aj dosky na odkvapové debnenie.

WALLTEQ M-380 – špeciálne oblasti použitia
Všestrannosť modelu WALLTEQ M-380 možno vidieť v ďalších početných oblastiach použitia. Umiestnenie a upevnenie lát/lišt, predrezanie panelov a lepenie sú len niektoré príklady.

Plne automatizované polohovanie lát

• Plne automatické naloženie, polohovanie a upevnenie lát na prvok
• Laty a debniace dosky s veľkosťou min. 24 x 48 mm a max. 60 x 150 mm
• Kapacita posúvajúceho sa zásobníka s latami stačí na kompletnú dĺžku (12 m) úsporného a pohľadového debnenia
• Zásobník sa napĺňa latami buď manuálne alebo automaticky

Plne automatické rezanie dosiek pomocou funkcie Nesting

• Úspora materiálu a optimalizácia odrezkov
• Opracovanie otvorov,rohov
• Vhodný aj na fasádne dosky a ostatné veľkoformátové dosky, ako napríklad prvky CLT, Sandwich alebo iné prvky, ktoré nie sú vyrobené z dreva

Lepenie
Vďaka systému s viacerými tryskami  dokážete rýchlo lepiť jednotlivé diely aj plochy.

Automatické umiestnenie dosiek/panelov
Páka vákuovej prísavky osadená na prístroji WALLTEQ automaticky naloží doskové materiály na daný prvok.

Multifunkčný most  WALLTEQ M-310/M-380 insuFill – automatická izolácia
WALLTEQ M-310 / M-380 insuFill umožňuje plne automatizovanú inštaláciu izoláciu medzi konštrukciu panelov. CNC multifunkčný most presúva zariadenie pre fúkanie izolácie presne nad príslušné oddelenia rámu. Všetky špecifikácie polohy, tvaru a veľkosťí sú uložené v CAD a prenášané na zariadenie pre izoláciu.

WALLTEQ M-310 insuFill – stanica so zásobníkom

• Plne automatické vkladanie sypkého izolačného materiálu do stenových, strešných a podlahových prvkov, ako aj štítových trojuholníkov alebo špeciálnych prvkov.
• Možno kombinovať s akýmkoľvek pracovným stolom
• Rýchle časy výroby a skrátené doby cyklov, vhodné pre stredne veľké spoločnosti a industry zákazníkov
• Opcia: otočná injekčná doska - 90 ° pre podlahové a strešné prvky (manuálna alebo pneumatická)

WALLTEQ M-380 insuFill – univerzálne zariadenie na izoláciu a opracovanie

• Plne automatické vkladanie sypkého izolačného materiálu do stien, strechy a podlahových prvkov
• Možno kombinovať s akýmkoľvek pracovným stolom
• Vysoká flexibilita pre malé a stredné podniky
• Opcia: rôzne možnosti spracovania a klincovania

HIGHLIGHTS:

• Zabezpečenie kvality vďaka bezproblémovej dokumentácii a overiteľnému množstvu náplne
• Optimálne a rovnomerné rozloženie hustoty izolácie na oddelenie
• Pracovné prostredie je príjemnejšie, pretože objem prachu sa výrazne znižuje
• Významné úspory materiálu, pretože tu nevzniká žiadny materiálny odpad
• Vysoká účinnosť vďaka rýchlemu a rovnomernému vloženiu izolácie

Softvér – základ efektívnej výroby
Softvér čoraz viac rozhoduje o využívaní strojov. S cieľom dosiahnuť krátke dráhy a optimálne realizovať požiadavky zákazníkov je nasadený softvér na prípravu práce a softvér stroja kompletne vyvinutý u nás. Využite sortiment softvérových modulov, ktoré sú optimálne prispôsobené vášmu stroju.

Výhody na prvý pohľad

• Jeden softvér pre viac strojov
• Jednotná obsluha každého stroja od spoločnosti WEINMANN
• Vynikajúca používateľská prívetivosť
• Jednoduchá štruktúra, ľahké pochopenie programov
• Softvérové ovládanie v národnom jazyku
• Kompletné riešenia pre začlenenie stroja do výrobného procesu
• Navzájom prispôsobené moduly
• Moderná softvérová architektúra
• Bezplatné aktualizácie softvéru
