S týmto CNC tesárskym obrábacím zariadením máte k dispozícii stroj, ktorý nenechá takmer žiadne želanie nesplnené. 12-polohový
menič nástrojov optimalizuje vaše existujúce aplikácie a robí stroj vysoko flexibilným na rezanie pri výrobe drevených hranolov a
prefabrikovaných domových, ako aj strešných konštrukcií.
BEAMTEQ B-560 vykonáva všetky operácie obrábania pri najvyššej rýchlosti. V závislosti od produktového radu dosahuje výkony, ktoré sú až o 30 % vyššie ako priemer v odvetví.

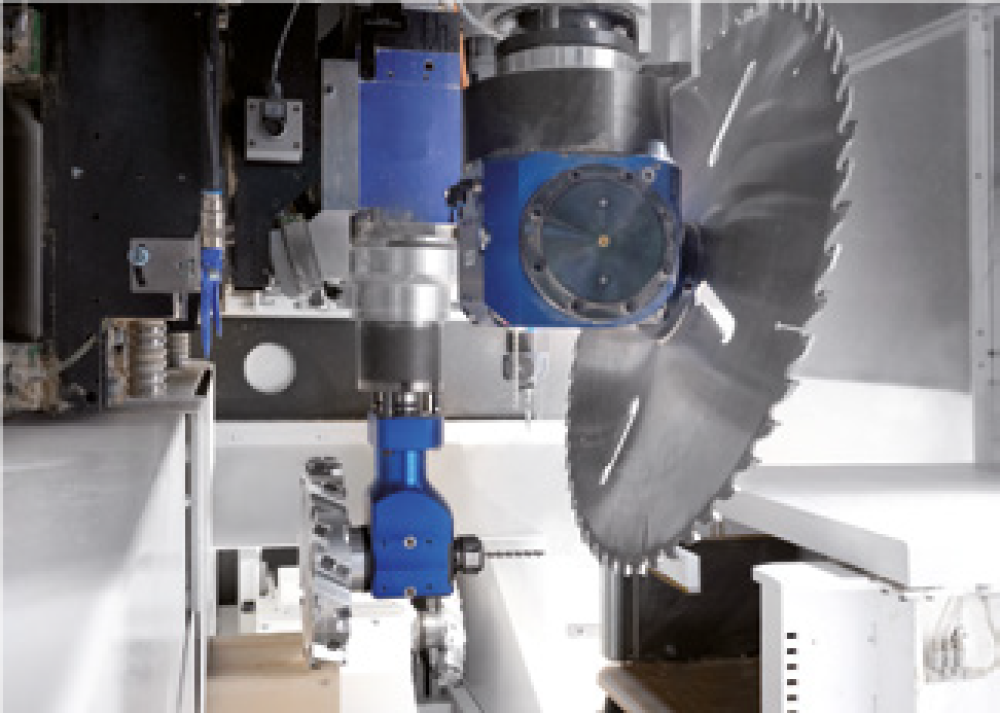

Vysoká rýchlosť vďaka druhému integrovanému hlavnému vretenu
- 20 kW vreteno na rýchle rezy pílou bez vytrhávania materiálu
- Pílový agregát s 5-osovou technológiou
- Skrátené doby obrábania, pretože nie je potrebná žiadna výmena pílového kotúča
- Rotačný a preklápací pílový agregát umožňuje vysoko dynamickú, flexibilnú a veľmi presnú prácu

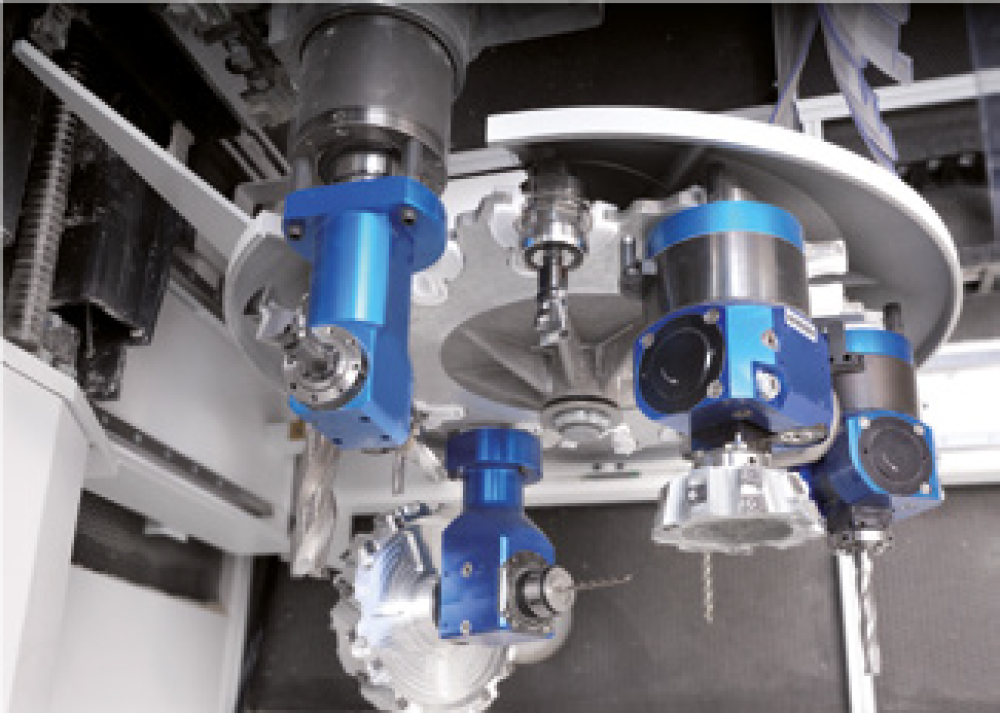

Široká škála aplikácií vďaka 12-násobnému meniču nástrojov
- 19 kW vreteno pre vysokú kvalitu obrábania aj s veľkými nástrojmi
- Priestor až pre 12 nástrojov
- Krátke časy vystrojenia vďaka rýchlemu osádzaniu nástrojov
- Možnosť širokej škály rôznych nástrojov, ako sú napríklad vrtáky s rôznymi priemermi alebo štandardné a tvarovacie frézy
- Kedykoľvek možnosť rozšírenia o 5-osové agregáty
- Najlepšia kvalita obrábania pri frézovaní vďaka optimálnemu rozsahu otáčok
Najväčšie plusy
- Vysoké tempo obrábania
- Pílenie s 5-osovou technológiou
- 12-násobný menič nástrojov
- Druhé integrované hlavné vreteno
BEAMTEQ B-660 – obrábanie všetkých 6 strán komponentu v jednom prechode

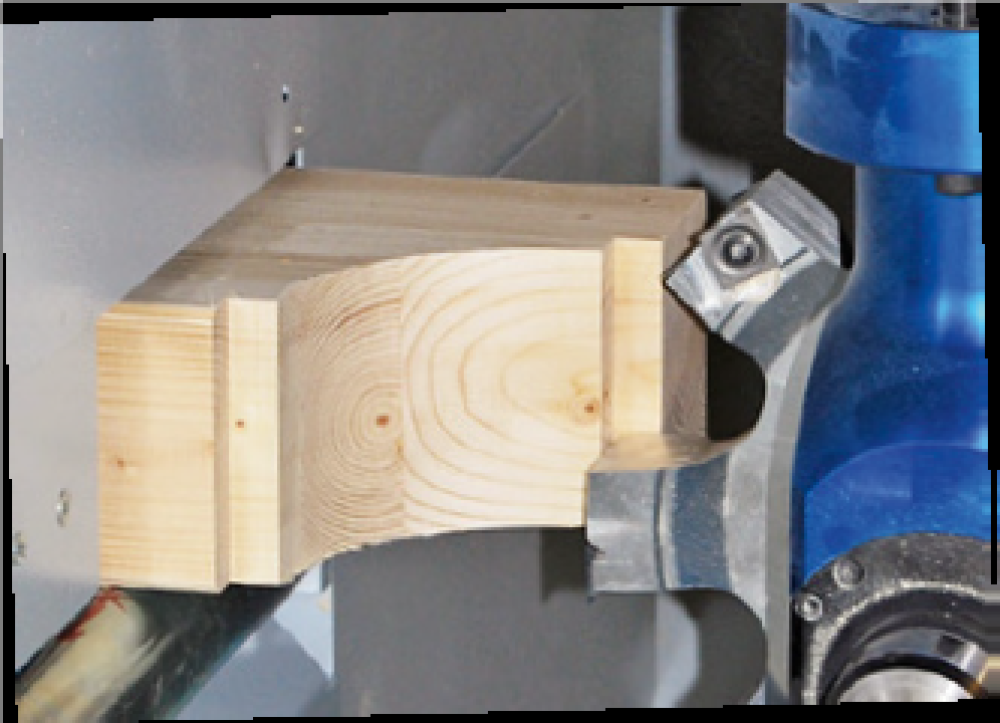

Najvyššie výkony a široká škála operácií obrábania a konzistentne vysoká kvalita. Vďaka podúrovňovému agregátu je možné plne automaticky obrábať všetkých 6 strán v akomkoľvek uhle a sklone. Rýchlo a ľahko vyrobíte klasické spoje hranolov, hĺbiť drážky na krokvách a rybinové spoje na oboch stranách hrebeňových väzníc.
Podúrovňový agregát umožňuje plne automatické obrábanie všetkých 6 strán
- Kotúčové frézy s 6,6 kW silným pohonom
- Výkon motora 7,5 kW pre stopkové frézy, rybinové frézy alebo vrtáky
- Vysoká presnosť, pretože hranol sa obrába v jednej polohe zo všetkých strán
- Jednoduchá manipulácia bez potreby preklopenia
- Krátka doba obrábania: súbežne s obrábaním spodnej strany komponentu sa na hlavnom vretene vymení príslušný nástroj
- Dopravný pás na triesky s funkciou triedenia je už súčasťou základného stroja
- Voliteľné: značenie na spodnej strane komponentu
Najväčšie plusy
- Plne automatické obrábanie všetkých 6 strán
- Vysoký výkon obrábania
- Rozšírené spektrum obrábania
- Pílenie s 5-osovou technológiou
Modulárny koncept WEINMANN, je základom všetkých strojov, umožňuje doplňujúce rozšírenie vášho stroja rôznymi modulmi. Takže ste vždy pripravení na budúce a meniace sa požiadavky.
Automatické podávanie s oddeľovaním
Automatické podávanie a oddeľovanie hranolov pomocou reťazí z nehrdzavejúcej ocele. Rôzne prierezy sa vopred uložia v poradí špecifickom pre zákazníka.
- Dopravná rýchlosť až do 12 m/min
- Skrátené časy spracovania vďaka optimálnemu pracovnému postupu
- Ergonomická obsluha stroja s vysokou prevádzkovou bezpečnosťou
- Zoradenie hranolov vopred umožňuje nepretržitú výrobu, napríklad aj počas prestávok
Guľôčkové pero/značkovač
Označenia sú možné na hornej aj na oboch úzkych bočných stranách hranolu.
- Možnosť 90° označenia aj cez hranu hranolu
- Označenie priechodiek káblov, stĺpikov a montážnych polôh
- Značkovač k dispozícii aj pre podúrovňový agregát

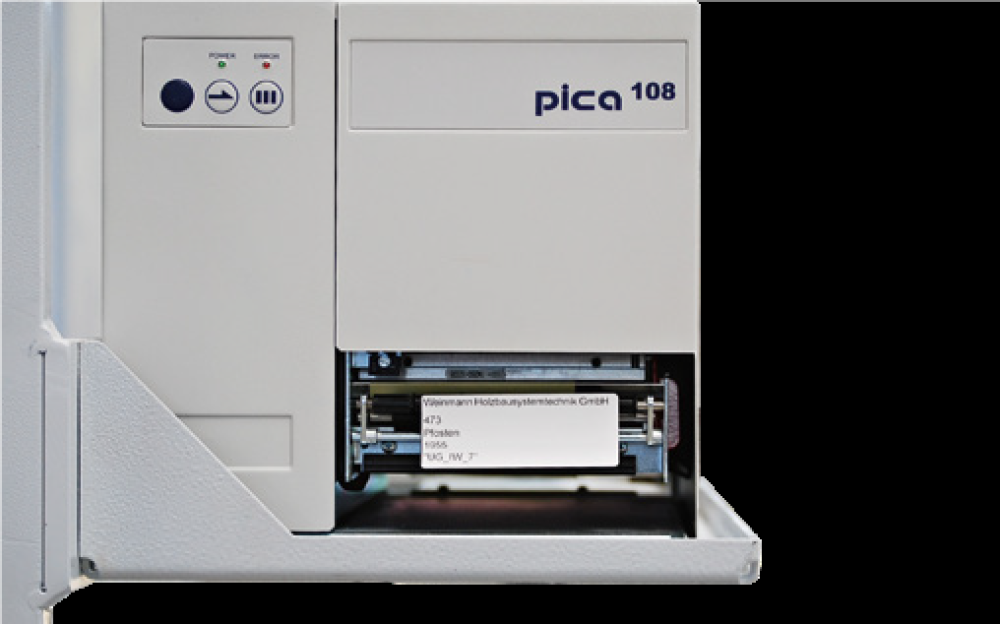

Tlačiareň etikiet
Operátor vytlačí a manuálne umiestni informácie potrebné na identifikáciu komponentov na požadované miesto. Informácie, ako je meno zákazníka alebo číslo komponentu, je možné voľne vybrať.
- Špeciálne pre obrábanie dreva, ktoré bude viditeľné
- Automatické dávkovanie a zariadenie na navíjanie
- Rozlíšenie až 300 dpi
Atramentová tlačiareň
Atramentová tlačiareň automaticky označí komponenty.
- Alfanumerické označenie s variabilnými výškami
- Rozlíšenie až 300 x 600 dpi
- Tlač počas časov mimo špičky zabezpečí optimálny čas prechodu
- Ochrana pred prachom a nečistotami, pretože tlačiareň je inštalovaná mimo obrábacieho priestoru
- Rýchla, jednoduchá a čistá výmena kazety s vymeniteľnými kartušami
Nepretržitý výrobný tok s portálovými a skladovacími systémami
Výroba jednotlivých komponentov „just-in-time“, vysoká automatizácia a minimalizácia skladových zásob sú len niektoré z výhod, ktoré vám ponúka výrobná bunka WEINMANN . Naše portálové a skladovacie systémy zabezpečujú, aby bol správny materiál na správnom mieste v správnom čase. Doby čakania sa znížia a stupeň využitia stroja zvýši. Dosiahnete najvyššiu produktivitu vo svojej výrobe.
Podávací portál STORETEQ H-700 s klanicovým skladom
Ak pracujete s mnohými rôznymi prierezmi hranolov, kombinácia portálu a klanicového skladu vám ponúka flexibilné riešenie. Surovina sa automaticky odoberie z hromady neobrobených dielov a uloží sa v jednotlivých klaniciach. Odtiaľ sa príslušné hranoly odoberú a uložia na oddeľovaciu jednotku.
- Veľkosť skladu je možné zvoliť podľa počtu klaníc
- Jednoduché uloženie rôznych prierezov hranolov
- Výrazne menšia potreba priestoru vďaka zredukovanej úložnej ploche
- Vysoký výkon vďaka nepretržitému podávaniu materiálu a automatickému stohovaniu
- Podávanie do viacerých obrábacích centier jedným portálom
