DRILLTEQ V-310

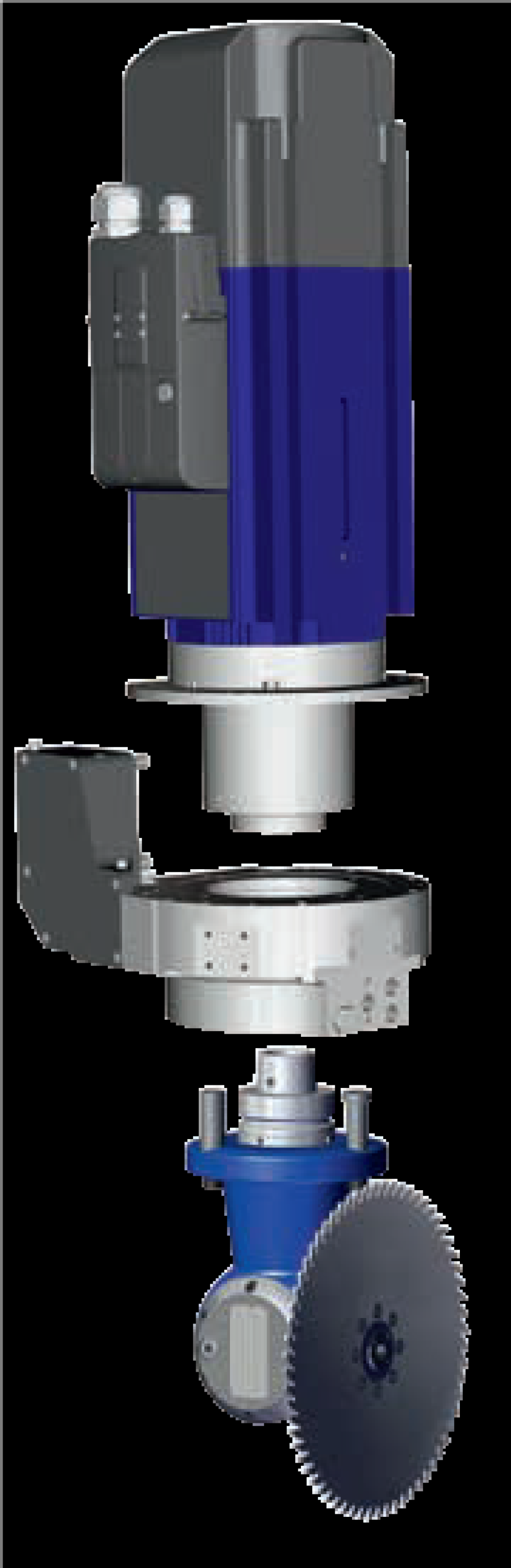

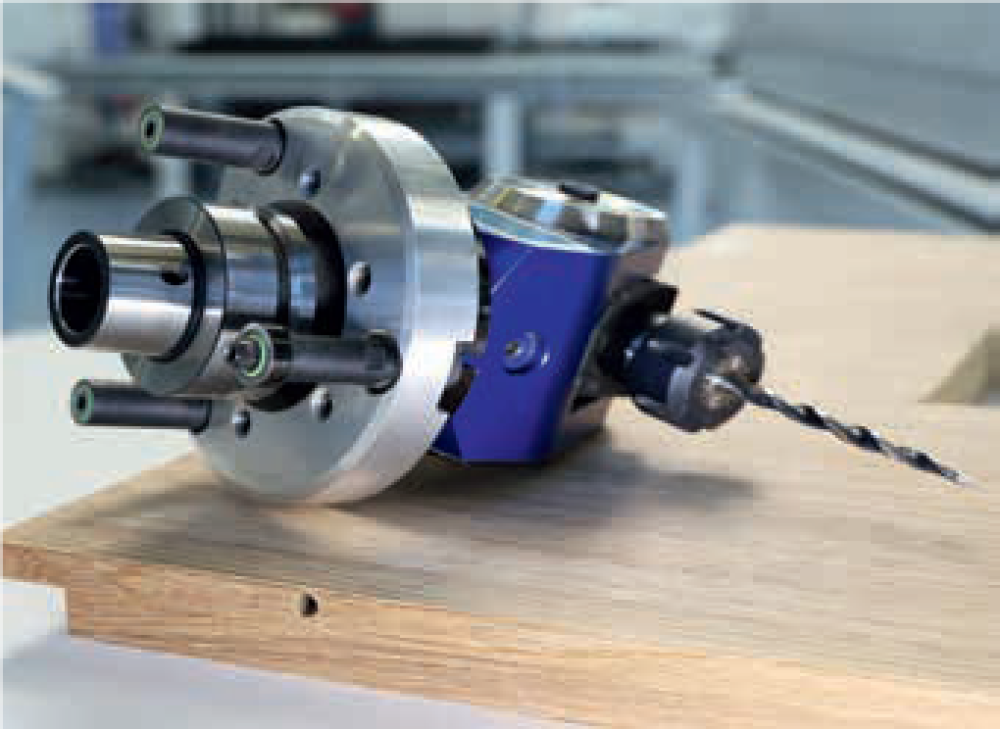

4-osové frézovacie vreteno s rozhraním pre uhlové agregáty
Neobmedzené možnosti výroby.

8-násobný menič nástrojov
Na individuálne obrábanie sú určené 4 miesta pre agregáty a 4 miesta pre nástroje v zásobníku s meničom.
·  jednoduchá výmena pomocou prístupových dverí spredu.
·  správa nástrojov toolManager môžnosť uložiť a spravovať všetky nástroje. Pomocou funkcie ťahaj
a pusť je možné jednoducho prevziať do obrábania

Automatická aretácia vŕtaciehop vretena
Patentovaný systém na vždy presnú hĺbku vŕtania pri rozličných opracovaných materiáloch.
Otáčky 1 500 – 7 500 1/min na vysoké posuvy, resp. krátke vŕtacie takty.

Upínací systém vrtákov Weldon
Na výmenu vrtákov s nástrojmi.

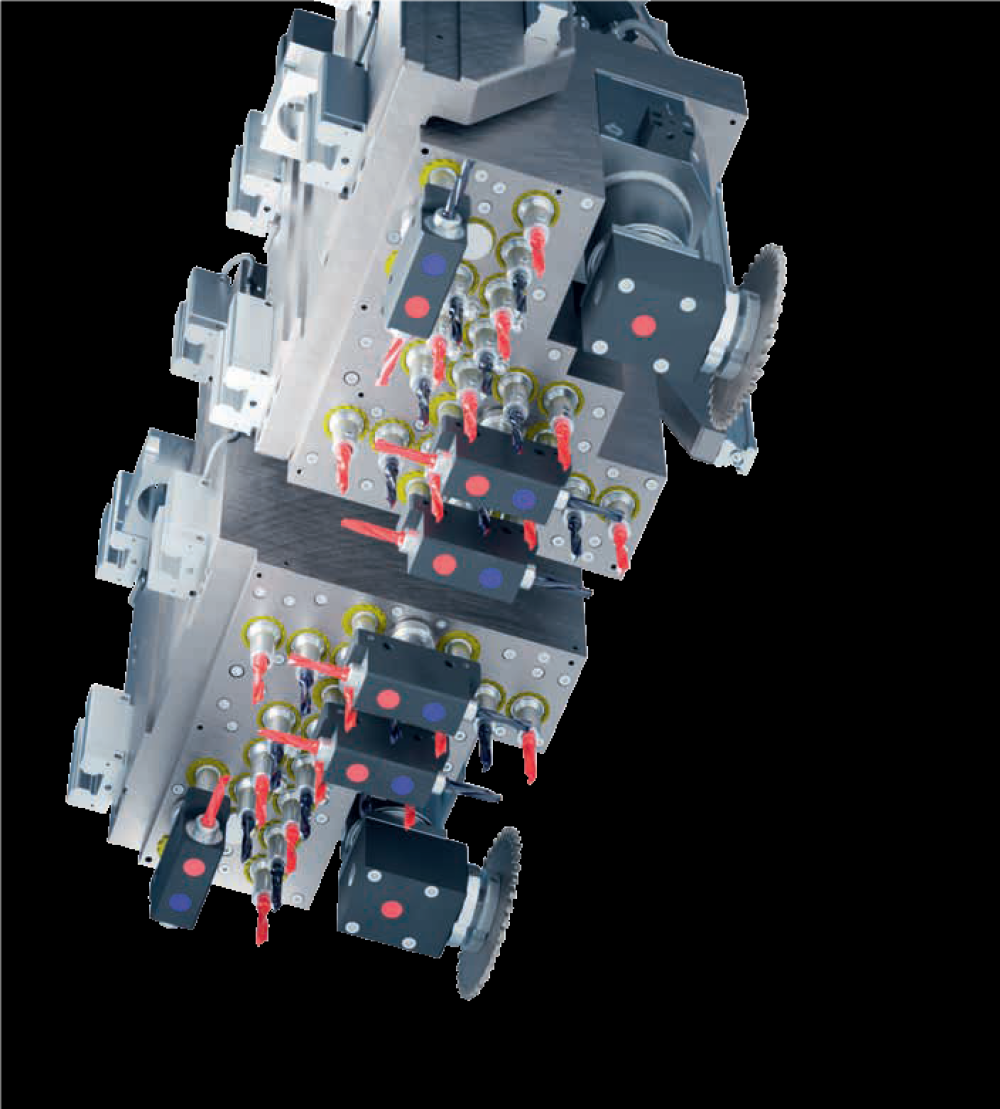

Vŕtacia hlava Split-Head
·  synchrónne obrábanie napr. zrkadlených dielcov vďaka 2 individuálne presúvateľným hlavám v osi Y
Horná vŕtacia hlava obsahuje:
·  17 zvislých vŕtacích vretien [High-Speed 7500]
·   6 vodorovných vŕtacích vretien: 4 v smere X a 2 v smere Y [High-Speed 7500]
·   1 drážkovacia píla Ø 125 mm (0°/90°)
Dolná vŕtacia hlava obsahujúca:
·  17 zvislých vŕtacích vretien [High-Speed 7500]
·   5 vodorovných vŕtacích vretien: 4 v smere X a 1 v smere Y [High-Speed 7500]
·   1 drážkovacia píla Ø 125 mm (0°/90°)

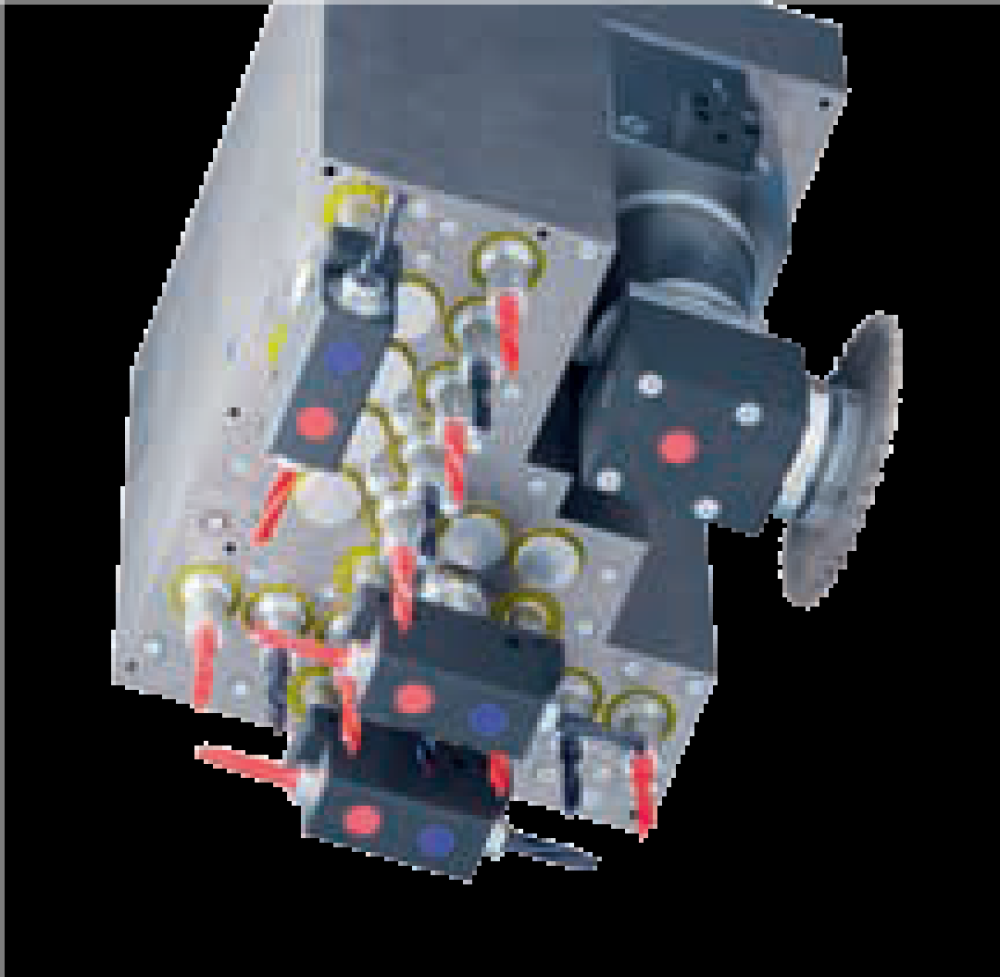

Základná vŕtacia hlava V12H6N
·  18 vŕtacích vretien [High-Speed 7500]
·  12 zvislých vŕtacích vretien
·   6 vodorovných vŕtacích vretien (4X2Y)
·   1 drážkovacia píla Ø 125 mm (0°/90°)

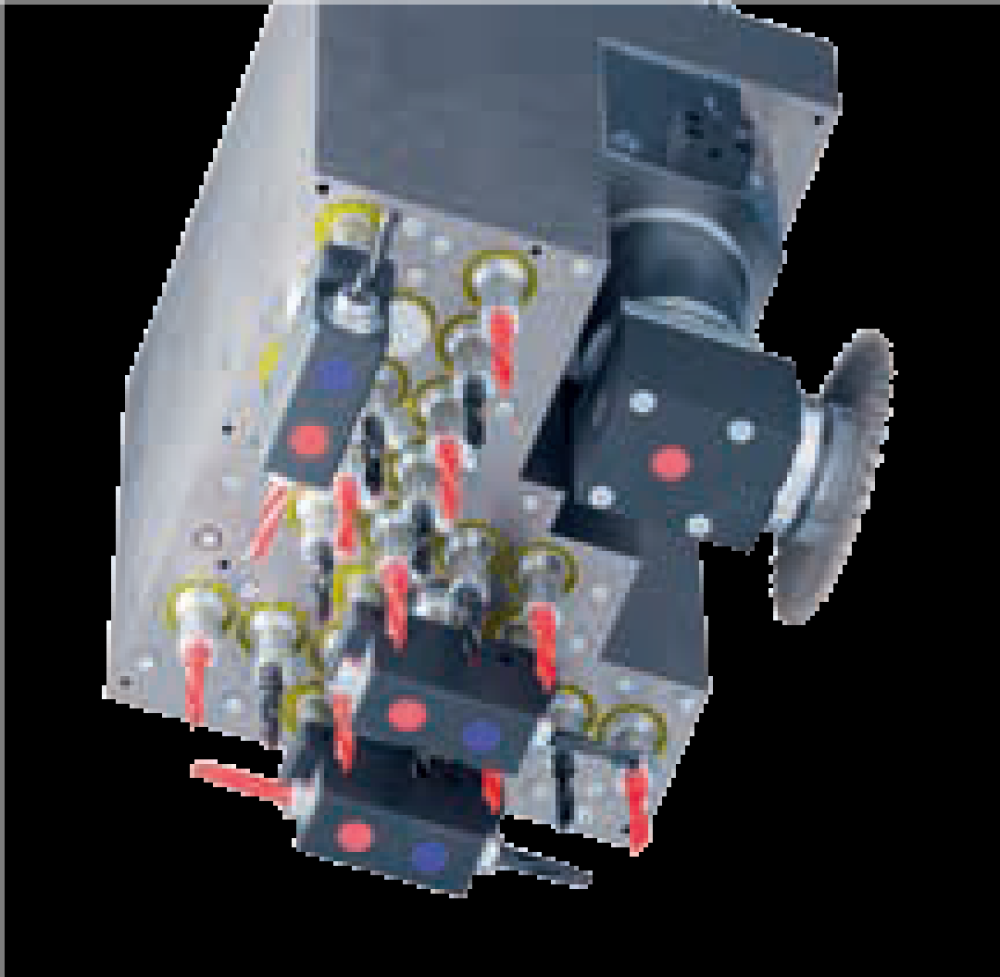

Štandardná vŕtacia hlava V17H6N
· 23 vŕtacích vretien [High-Speed 7500]
· 17 zvislých vŕtacích vretien
· 6 vodorovných vŕtacích vretien (4X2Y)
· 1 drážkovacia píla Ø 125 mm (0°/90°)

Vŕtacia hlava Premium V17H10N2
·  27 vŕtacích vretien [High-Speed 7500]
·  17 zvislých vŕtacích vretien
·  10 vodorovných vŕtacích vretien (6X4Y)
·  2 drážkovacie píly Ø 125 mm (0°/90°)

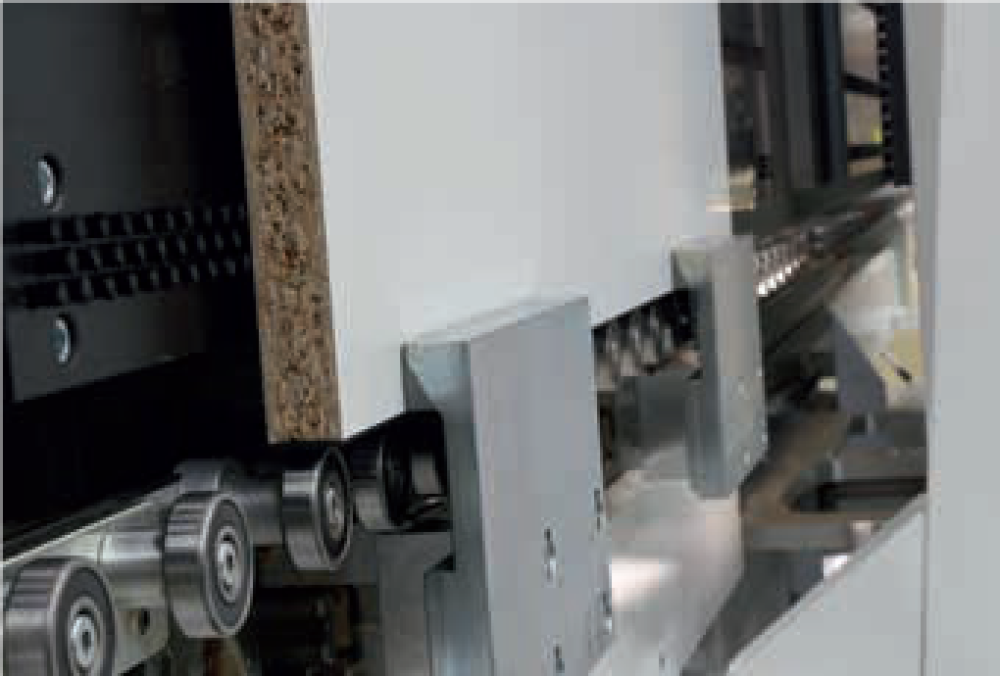

Systém klieštin s CNC ovládaním s 2 klieštinami
·  vrátane integrovaného merania hrúbky obrobku
·  podľa obrábania je možné obrábať dĺžky obrobkov až do 3 000 mm bez "prechytenia".
·  fixovanie obrobkov bez vákua a presné polohovanie obrobkov. Ušetrí sa 100 % vákuovej sily.

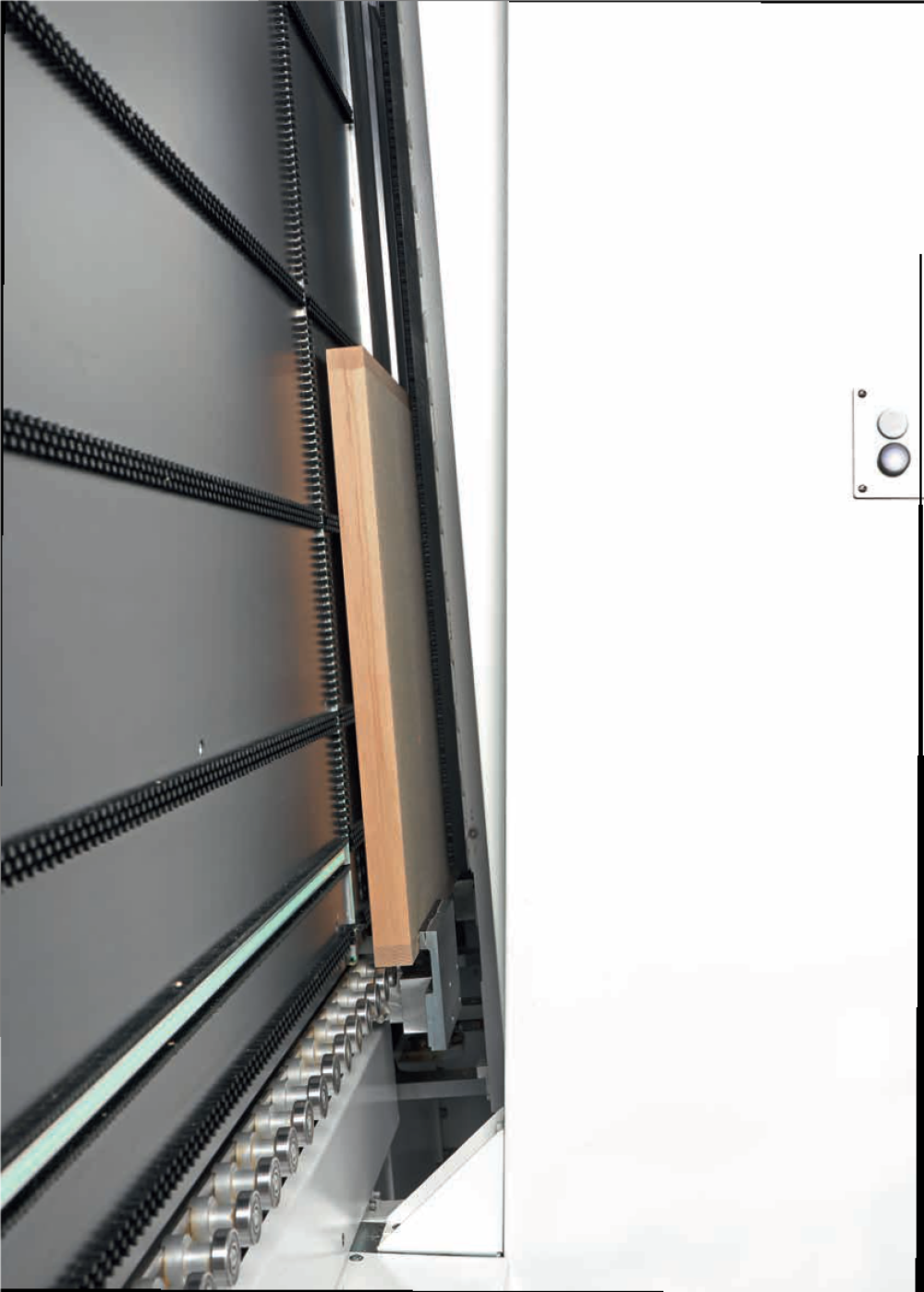

Oblasť vkladania a odoberania obrobku
Pomocou prídavného valčekového dopravníka (~ 700 mm) v oblasti vkladania a odoberania obrobkov stroja sa alternatívne podporujú dlhé obrobky.
Flexibilita obrábania – parametre obrobkov
· Dĺžka od 200 mm do 3 050 mm
· Šírka od 45 mm do 1 250 mm
· Hrúbka  od 8 mm do 80 mm

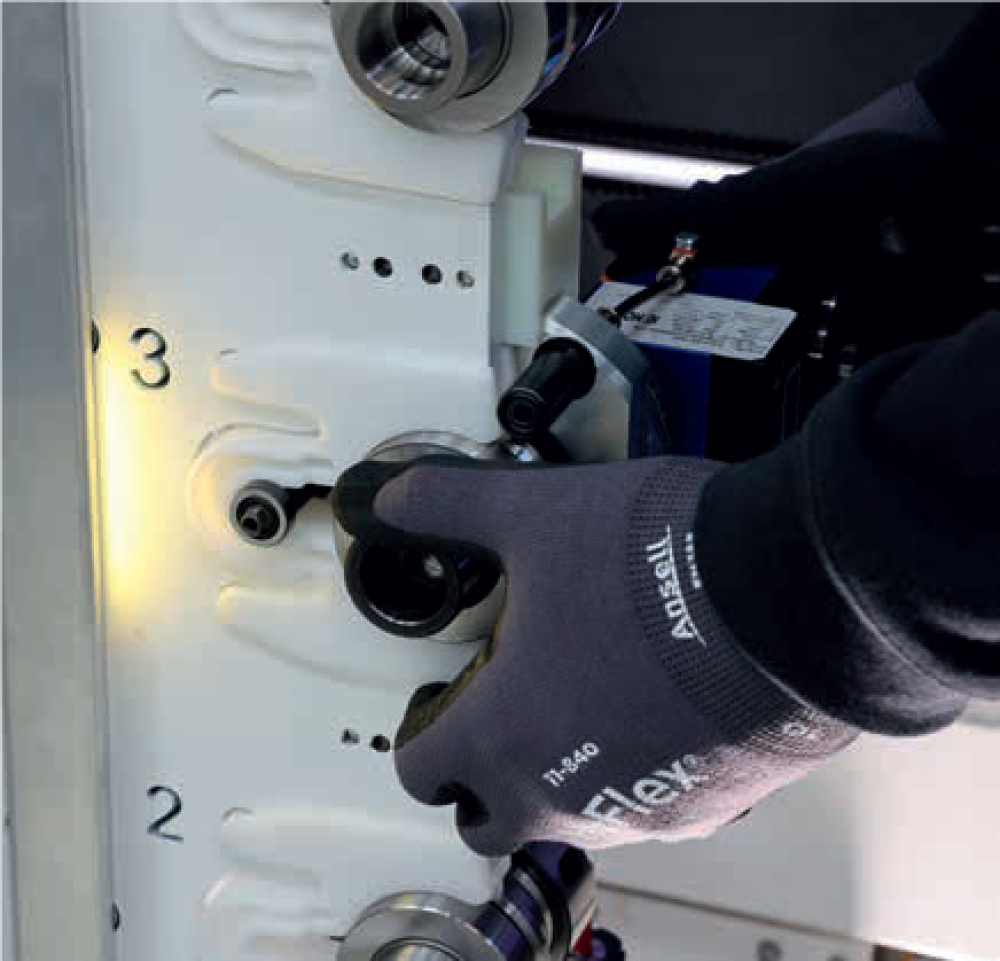

intelliGuide pre menič nástrojov
·  optický LED asistenčný systém na podporu operátora stroja pri výmene nástrojov
·  zvyšovanie efektivity vďaka rýchlejším procesom obsluhy
·  procesná bezpečnosť a prevencia chýb
·  intelliGuide zvýšuje produktivitu pri súčasnej optimalizácii nákladov
·  prostredníctvom prístupových dverí sa menič nástrojov otvorí na stranu obsluhy.Jednoduchý prístup k všetkým miestam pre nástroje, na vystrojenie alebo čistenie.
·  menič nástrojov a graficky podporovaný toolManager sa ovládajú z centrálneho miesta, uľahčuje to každú funkciu osádzania
Výmena nástrojov, asistent operátora, ergonómia
Krátke prístupové cesty a rýchla dostupnosť všetkých funkcií sú základ pre optimálne premyslený výrobný proces. Či manipulácia s obrobkom, výmena nástrojov alebo individuálne nastavenie ovládacej jednotky podľa vašich zamestnancov. Okruh pohybu je prehľadne malý a aplikácie môžete uvoľniť niekoľkými pohybmi ruky. Základná výbava stroja sa môže navyše doplniť širokou ponukou modulárnych modulov.

Nožná spínacia lišta
·  Jednoduché upínanie obrobkov dotykom špičkou chodidla.

Kontrola hodnovernosti
DODATOČNÉ ZABEZPEČENIE PROCESOV
Kontrola konkrétneho vloženého obrobku pomocou snímačovej techniky v smere X a Y. Porovnanie s hodnotami v databáze. Akje definovaná hodnota tolerancie prekročená, aktuálny proces sa zastaví. Zároveň dostane operátor upozornenie, aby korigoval obrobok. Tak máte vždy istotu.
Krok 1:
· Vloženie obrobku
Krok 2:
· Kontrola obrobku snímačovou technikou v smere X. Podľa veľkosti obrobku sa zvolí najkratšia dráha k ďalšiemu snímaču.
Krok 3:
· Kontrola obrobku snímačovou technikou v smere Y.
Krok 4:
· Porovnanie zistených hodnôt s dátami programu:
· Tolerancia hodnôt < 5 mm – program bude pokračovať.
· Tolerancia hodnôt > 5 mm – program sa zastaví, upozornenie pre operátora, aby vykonal korekcie.

Premeranie
AK BY STE TO CHCELI VEDIEŤ PRESNE!
Obrobok sa po povolení na obrábanie presne premeria meracím chodom. Voliteľne v smere X alebo v smere X/Y. Vŕtanie otvorov závislé od rozmerov sa potom automaticky koriguje o príp. stanovené tolerancie. Šetríte čas a zvyšuje kvalitu.

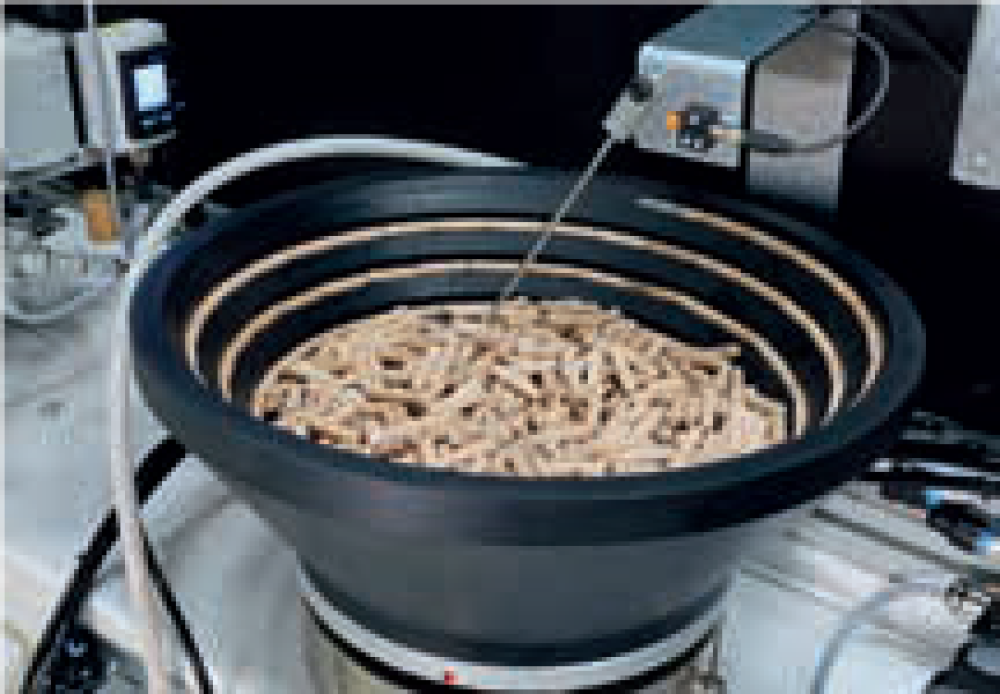

Pevný spoj
Klasický spoj pri výrobe nábytku sa považuje pevný spoj prostredníctvom lepidla a kolíka. Na stroji DRILLTEQ V-310 sa táto technika nachádza priestorovo úsporne na zadnej strane stroja. Podľa potreby alebo požiadavky zákazníka sa tu môžu vkladať kolíky s bielym lepidlom alebo predlepené kolíky na spracovanie pomocou vody alebo bieleho lepidla.

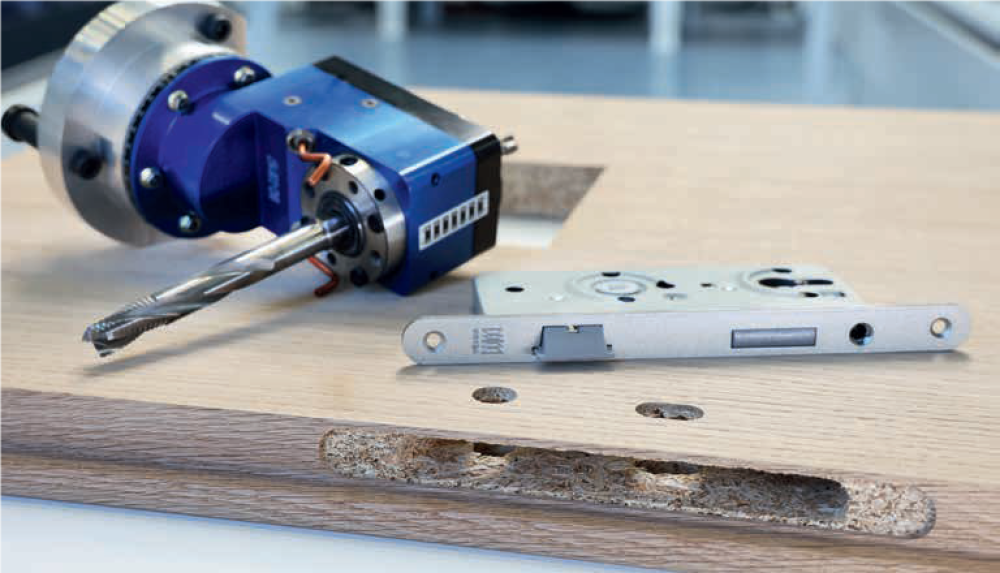

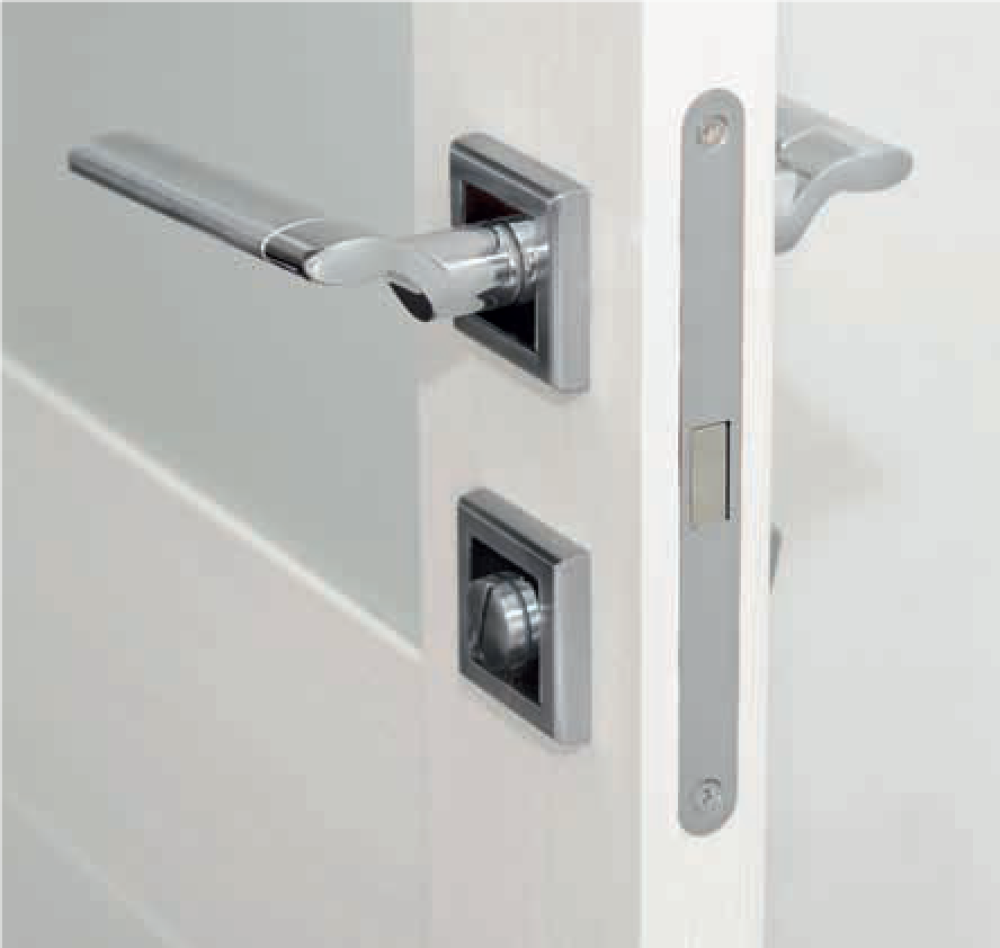

Nábytkové spoje
DRILLTEQ V-310 ponúka voľný výber techniky spojov.
Frézovanie alebo vŕtanie alebo výroba výrezov; výber nemá stanovené žiadne limity. Plná flexibilita a môžnosť reagovať na všetky požiadavky zákazníkov. Absolútna pridaná hodnota pre využitie v každodennej praxi.

Softvér woodWOP
·  rýchle a intuitívne ovládanie pomocou jednoduchej, priamej navigácie
·  ľubovoľné používanie premenných na flexibilné programovanie variantov
·  rýchle vytvorenie vlastných komponentov
·  vyššia bezpečnosť programovania vďaka 3D grafike obrobkov a obrábania

woodWOP | Licencia Office
·  dostupné licencie pre jednotlivé miesta alebo siete
·  vrát. importu DXF a zásuvného modulu CAD s mnohým funkciami znakov a obrábania.
CollisionControl
·  automatické zastavenie stroja v prípade hroziacej kolíznej situácie
·  zobrazenie kolíznej situácie ako momentovej snímky so zafarbenými kolíznymi telesami.
woodMotion
·  na simuláciu a analýzu programov woodWOP.
·  batch-simulácia výrobných zoznamov

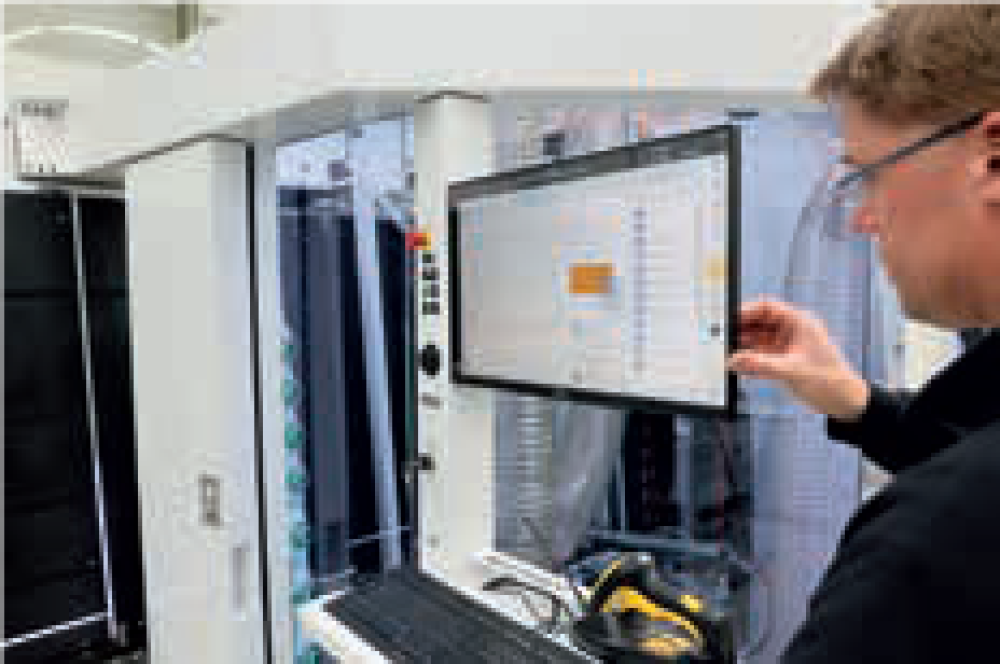

Ovládacia plocha powerTouch2

1  jasne členená a prehľadná. Všetko podstatné uvidíte v prehľade a napriek tomu neunikne žiaden detail.
2  vylepšený semaforový dialóg. Pripravenosť stroja na výrobu môžete bezprostredne ovplyvniť výberom akcií priamo pomocou symbolu semafora.
3  funkčná rolovacia klávesnica, ktorá môže zostať priebežne otvorená vrátane automatického dopĺňania na rýchlejšie vstupy (pri zadaní prvých písmen sa navrhnú často používané aplikácie a môžete ich vybrať priamo).
4  rozšírené spúšťacie menu so zobrazením doplnkových informácií (napr. indikácia, počet momentálne aktívnych hlásení alebo stavové lišty, ktoré zobrazujú postup pri spracovaní aplikácie) a s priamym vyvolaním akcií (napr. potvrdenie akcií bez nutnosti prechodu do aplikácie).

Jednoduchosť, jednotnosť, ergonomika, pokrok – neustály vývoj HOMAG - powerTouch2
